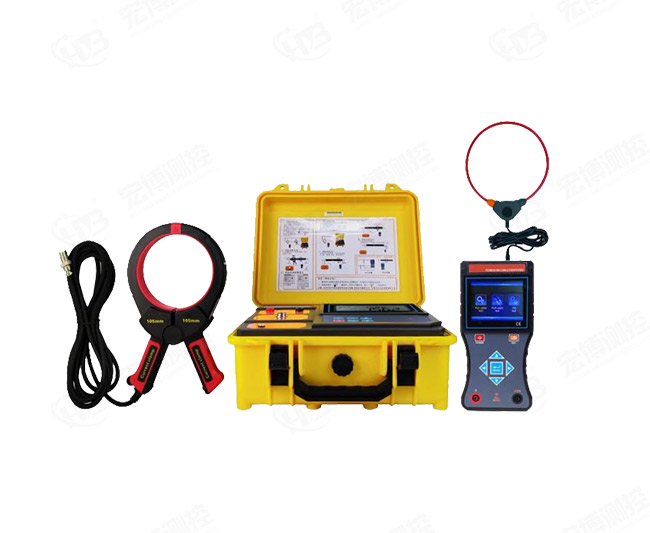

您的位置：電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。
 |
24小時咨詢熱線 |
同時具有帶電電纜識別及停電電纜識別功能
發射機 | 功 能 | 發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 | |
電 源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 | ||
輸出方式 | 帶電識別時卡鉗耦合；停電識別時直連輸出 | ||
發射頻率 | 帶電識別時：625Hz、1562Hz、2500Hz、10000Hz， 停電識別時：1562Hz、2500Hz 按上下箭頭鍵調節發射頻率 | ||
接收機 | 功 能 | 帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 | |
電 源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 | ||
額定電流 | 約300mA max | ||
顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 | ||
信號標定 | 標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一 | ||
標定好后不能改變測試頻率和放大倍數； 測試不同的電纜需要重新標定 | |||
方向識別 | 有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 | ||
電纜識別成功 | 綠色打鉤圖標指示（√） | ||
非目標電纜 | 紅橙色打叉圖標指示（×） | ||
檢測范圍 | 停電識別：可檢測阻抗為0Ω～10kΩ的線路；若線路阻抗回大于8kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜阻抗決定) | ||
帶電識別：可檢測阻抗為0Ω～200Ω的線路；若阻抗為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜阻抗決定) | |||
量程 | 交流電壓： 0.00V～600V(50Hz/60Hz) | ||
交流電流： 0.00A～5000A(50Hz/60Hz) | |||
電流頻率： 45Hz~70Hz | |||
精度 | 交流電壓：±2%±3dgt | ||
交流電流：±2%±3dgt | |||
電流頻率：±2Hz | |||
識別信號 | 彩色信號幅度和數字顯示 | ||
檢測速率 | 約1次/秒 | ||
