配電網避雷器數量眾多，僅依靠預防性試驗進行檢測則需要停電并消耗大量的人力、物力，故很多運行部門延長試驗周期，甚至取消了預防性試驗，直到MOA老化或受潮發生事故后才更換。MOA外套一般采用合成絕緣材料，避雷器短路后很難從外觀上發現，故障點難以查找。采用常規的避雷器在線監測方案成本過高，要實現全覆蓋安裝從各方面考慮都難以實現。因此，宏博測控研發生產了HB-100P避雷器在線監測系統，實現運行狀態下合理成本條件下對配電網避雷器的在線監測。

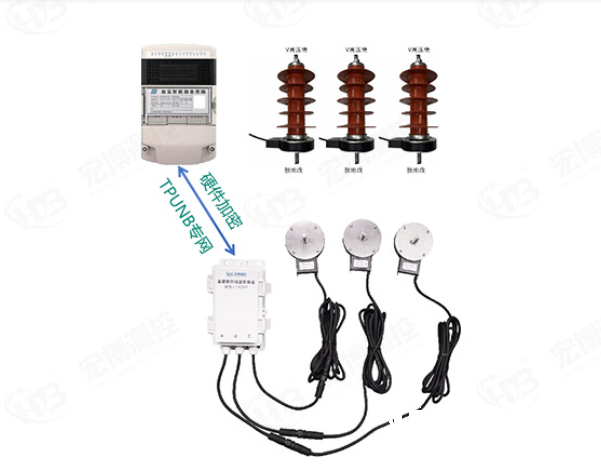

HB-100P避雷器在線監測系統由兩部分組成：傳感器、數據處理單元。傳感器采用閥片式旁路結構，當傳感器處于運行電壓時泄漏電流經檢測旁路入地實現了泄漏電流的精確采集，當受到雷擊產生過壓時，閥片導通雷擊電流經閥片入地。數據處理器負責監測數據的處理及通信，分為帶就地顯示版本和無顯示版本，也可以根據需要采用電池供電（電池更換周期可達到3年以上）。實時監測避雷器得運行狀態，記錄雷擊時間、次數、泄漏電流，并將數據定時上送。
HB-100P避雷器在線監測系統的產品特點如下：
1.信號單元與避雷器串聯安裝（長螺柱端與避雷器的低壓端相連、短螺柱端與接地線相連），采集避雷器泄露電流、雷擊信號。
2.接收及處理單元固定安裝在桿塔上，接收、存儲、顯示監測數據。
3.接收及處理單元采用硬件數字安全技術PUF ，通過新型城域物聯專網 TPUNB方式與DTU/FTU/ETU/融合終端通訊，安全高效完成數據上送。
4.輪流顯示A/B/C 相雷擊總次數、A/B/C 相泄漏電流值。 顯示最近一次來自采集發送單元數據接收時間。 顯示最近一次雷擊相位及雷擊發生時間。
